Ürün ayrıntıları:
|
| Boyutu: | 15 inç | Işıklılık: | 400 cd / m² (Tip) |
|---|---|---|---|
| Kontrast oranı: | 800: 1 (Tip) (TM) | Görüş açısı: | 80/80/70/80 (Tip) (CR≥10) |
| Destek Rengi: | 262K / 16,2M% 63 NTSC | ışık kaynağı: | WLED, 70K saat, LED Sürücülü |
| Kare hızı: | 60Hz | Dokunmatik ekran: | olmadan |
| Vurgulamak: | auo gösterge paneli,auo lcd ekranı |
||
1. Genel Açıklama

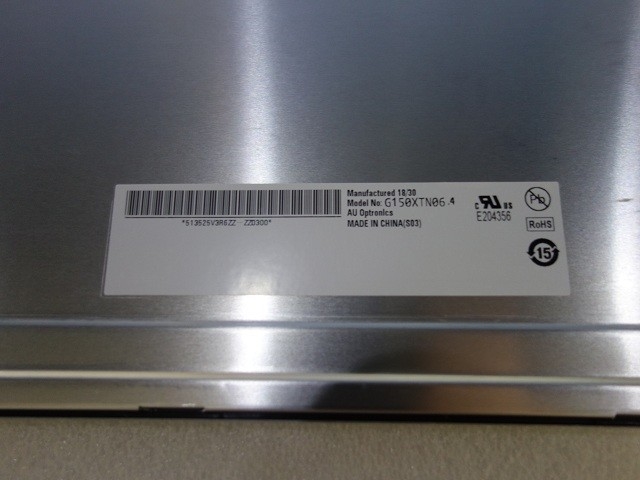

G150XTN06.0, TFT-LCD ekran, sürücü devresi ve arka ışık sisteminden oluşan Renkli Aktif Matriks Sıvı Kristal Ekrandır.
Ekran formatının XGA (1024 (H) x 768 (V)) ekranı ve 16.2M veya 262K renkleri desteklemesi amaçlanmıştır.
Tüm giriş sinyalleri LVDS arayüzüyle uyumludur. Bu modülün tüm tasarım kuralları PSWG standardına uygun olabilir.
G150XTN06.0, endüstriyel ekran uygulamaları için tasarlanmıştır.
2. Ekran Özellikleri
| Öğeler | birim | Özellikler |
| Ekran köşegen | [inç] | 15 |
| Aktif alan | [Mm] | 304.128 (H) x 228.096 (V) |
| Piksel H x V | 1024x3 (RGB) x 768 | |
| Piksel aralığı | [Mm] | 0.297 x 0.297 |
| Piksel Düzenlemesi | RGB Dikey Şerit | |
| Ekran modu | TN, normal beyaz | |
| Nominal Giriş Voltajı VDD | [Volt] | 3.3 yaz |
| Tipik Güç Tüketimi | [Watt] | 8.92W |
| Ağırlık | [Gram] | 1000 g (maks.) |
| Fiziksel boyut | [Mm] | 326.5 (H) x 253.5 (V) x 12.0 (D) (maks.) |
| Elektriksel Arayüz | LVDS | |
| Yüzey işleme | Parlama önleyici | |
| Destek Rengi | 16,2M / 262K | |
Sıcaklık aralığı işletim Depolama (Çalışmıyor) | [℃] [℃] | -30 ila +85 -30 ila +85 |
| RoHS Uyumluluğu | RoHS Uyumluluğu | |
| Işık Çubuğu Ünitesi | LED, Değiştirilebilir |
3. Optik Özellikler
| madde | birim | Koşullar | Min. | Typ. | Maks. | Not |
| Beyaz parlaklık | [Cd / m2] | 320 | 400 | - | 1 | |
tekdüzelik | % | 9 Puan | 75 | 80 |
| 1, 2, 3 |
| Kontrast Oranı | 400 | 800 | - | 4 | ||
| Çapraz konuşma | % | - | 1.2 | 1.5 | 5 | |
Tepki Süresi | [Msn] [Msn] | Yükselen | - | 5.7 |
| |
| düşen | - | 2.3 | ||||
| [Msn] | Yükselterek + Düşen | - | 8 | |||
Görüş açısı | [derece] [derece] [derece] [derece] | Yatay (Sağ) CR = 10 (Sol) | 70 70 | 80 80 | - |
|
Dikey (üst) CR = 10 (Daha düşük) | 60 70 | 70 80 | - | |||
Renk / Renklilik Koordinatları (CIE 1931) Renk aralığı |
| Kırmızı x | 0.567 | 0.617 | 0.667 | |
| Kırmızı y | 0.296 | 0,346 | 0.396 | |||
| Yeşil x | 0.286 | 0.336 | 0.386 | |||
| Yeşil y | 0.562 | 0.612 | 0.662 | |||
| Mavi x | 0.109 | 0.159 | 0.209 | |||
| Mavi y | 0.015 | 0.065 | 0.115 | |||
| Beyaz x | 0.261 | 0.311 | 0.361 | |||
| Beyaz y | 0.272 | 0.322 | 0.372 | |||
| 60 | - |
