Ürün ayrıntıları:
|
| Boyutu: | 22.9 inç | Türü: | a-Si TFT-LCD, LCM |
|---|---|---|---|
| Işıklılık: | 500 cd / m² (Tip) | Kontrast oranı: | 1000: 1 (Tip) (TM) |
| Görüş açısı: | 89/89/89/89 (Tip) (CR≥10) | İşletim modu: | AHVA, Normal Siyah, İletici |
| ışık kaynağı: | WLED, 50K saat, LED Sürücülü | Kare hızı: | 60Hz |
| Dokunmatik ekran: | olmadan | İçin tasarlanmıştır: | Gerilmiş Çubuk |
| Vurgulamak: | auo lcd ekran,auo lcd ekran |
||
1. Genel Açıklama

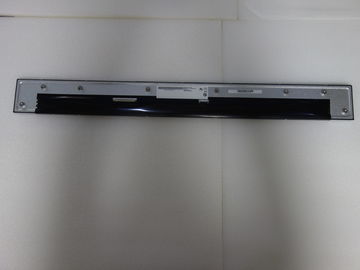

Bu şartname, 22,9 inç genişliğinde Renkli AHVA (IPS benzeri) TFT-LCD Modülü G229HAN01.0 için geçerlidir.
Ekran FHD [1920 (H) x 165 (V)] ekran formatını ve 16.7M renkleri (Gerçek 8 bit) destekler. Tüm giriş sinyalleri uyumlu LVDS arayüzüdür.
2. Ekran Özellikleri
| EŞYALAR | birim | ÖZELLİKLER |
| Ekran köşegen | [Mm] | 581,01 (22.9” ) |
| Aktif alan | [Mm] | 578.88 (H) x 49.7475 (V) |
| Piksel H x V | 1920x165 | |
| Piksel aralığı | [Um] | 301.5 × 301.5 |
| Piksel Düzenlemesi | RGB Dikey Şerit | |
| Ekran modu | AHVA modu, Normalde siyah | |
| Beyaz Parlaklık (Merkez) | [Cd / m2] | 500 cd / m2 (Tip) |
| Kontrast Oranı | 1000 (Tip) | |
| Optik Tepki Süresi | [Msn] | 25ms |
| Nominal Giriş Voltajı VDD | [Volt] | 5V (Tip) |
| Güç Tüketimi (VDD hattı + LED hattı) | [Watt] | 7.53W |
| Ağırlık | [Gram] | 460 (Tip) |
| Fiziksel boyut | [Mm] | 587.08 (H) x 62.05 (V) x10.21 (D) Tipinde |
| Elektriksel Arayüz | Tek LVDS | |
| Destek Rengi | 16.7M renkler, Gerçek 8 bit | |
| Yüzey işleme | Parlama önleyici, 3H | |
| RoHS Uyumluluğu | RoHS Uyumluluğu | |
Sıcaklık aralığı işletim Depolama (nakliye) | [A] [A] | 0 ~ 50 -20 ~ 60 |
3. optik özellikleri
| madde | birim | Koşullar | Min. | Typ. | Maks. | Not |
Görüş açısı | [Derece] | Yatay (Sağ) CR> 10 (Sol) | 89 89 | - |
| |
| Dikey (Yukarı) CR> 10 (Aşağı) | 89 89 | - | ||||
| Kontrast Oranı | Normal yön | 800 | 1000 | - | 3 | |
Tepki Süresi | [Msn] | Zaman Yükseltme (TrR) | 13 |
| ||
| Düşme Zamanı (TrF) | 12 | |||||
| Yükselterek + Düşen | 25 | |||||
Renk / Kromatiklik Koordinatları (CIE) | Kırmızı x | TBD | TBD | TBD |
| |
| Kırmızı y | TBD | TBD | TBD | |||
| Yeşil x | TBD | TBD | TBD | |||
| Yeşil y | TBD | TBD | TBD | |||
| Mavi x | TBD | TBD | TBD | |||
| Mavi y | TBD | TBD | TBD | |||
Renk Koordinatları (CIE) Beyaz | Beyaz x | TBD | TBD | TBD | ||
| Beyaz y | TBD | TBD | TBD | |||
| Merkezi parlaklık | [Cd / m2] | 400 | 500 | 6 | ||
| Parlaklık tekdüzelik | [%] | 70 | 75 | 7 | ||
| Renk aralığı | % | 72 |
4. Malzemeler
4.1 Zehirlilik
Ekran modülünde hiçbir yerde kanserojen madde kullanılmayacak. Toksik maddeler kullanılıyorsa, sorumlu AUO toksikoloğu tarafından incelenecek ve onaylanacaktır.
4.2 Yanıcılık
Modül içindeki UL94-V1 yanıcılık derecesine uymayan elektrikli bileşenler de dahil olmak üzere tüm bileşenler yanıcılık derecesi istisna onay işlemini tamamlayacaktır.
Baskılı devre kartı 94-V1 veya daha yüksek değerli malzemeden yapılacaktır. Gerçek UL yanma derecesi, baskılı devre kartına basılacaktır.
