Ürün ayrıntıları:
|
| Boyutu: | 21,5 inç | Ekran tipi: | LCM, a-Si TFT-LCD |
|---|---|---|---|
| Işıklılık: | 250 cd / m² (Tip) | Kontrast oranı: | 5000: 1 (Tip) (TM) |
| Görüş açısı: | 89/89/89/89 (Tip) (CR≥10) | Tepki: | 10/6 (Tip) (Tr / Td) ms |
| Arka ışık: | 10S7P WLED, 30K saat, LED Sürücülü | Voltaj kaynağı: | 5.0V (Tip) |
| Dokunmatik Ekran: | olmadan | Kullanım için: | Endüstriyel |
| Vurgulamak: | auo lcd ekran,auo lcd ekran |
||
1. Genel Açıklama

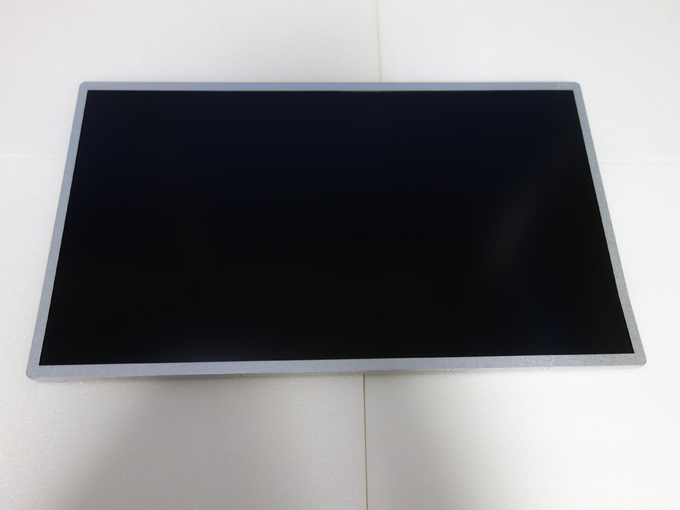

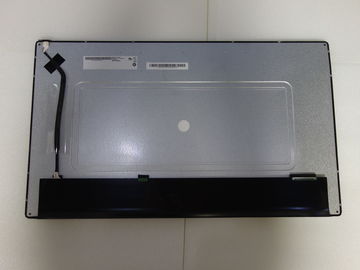

Bu şartname, 21,5 inç genişliğindeki Renkli TFT-LCD Modül G215HVN01.0 için geçerlidir.
Ekran, Full HD - 1920 (H) x 1080 (V) ekran formatını ve 16,7M renkleri (RGB 8 bit veri) destekler.
Tüm giriş sinyalleri çift kanallı LVDS arayüzüdür.
LED sürücü kartı dahildir. G215HVN01.0, endüstriyel ekran uygulamaları için tasarlanmıştır.
2. Ekran Özellikleri
| EŞYALAR | birim | ÖZELLİKLER |
| Ekran köşegen | [Mm] | 546,86 (21.53” ) |
| Aktif alan | [Mm] | 476.64 (H) x 268.11 (V) |
| Piksel H x V | 1920 (x3) x 1080 | |
| Piksel aralığı | [Um] | 248.25 (bir triad başına) × 248.25 |
| Piksel Düzenlemesi | RGB Dikey Şerit | |
| Ekran modu | VA Modu, Normalde Siyah | |
| Beyaz Parlaklık (Merkez) | [cd / m2] | 300 (Tip) |
| Kontrast Oranı | 5000 (Tip) | |
| Optik Tepki Süresi | [Msn] | 25 ms (Tipik, açık / kapalı) |
| Nominal Giriş Voltajı | [Volt] | +5.0 V |
| Arka ışık giriş gerilimi | [Volt] | +12.0 V |
| Güç tüketimi | [Watt] | 19.82 W (Tip. Hücre 3.5 + LED 16.32) (LED sürücü kartı ile, tüm beyaz desenli) |
| Ağırlık | [Gram] | 1.850 (± 185 g) |
| Fiziksel boyut | [Mm] | 495.6 (W) × 292.2 (H) × 12.7 (D) |
| Elektriksel Arayüz | Çift kanallı LVDS | |
| Destek Rengi | 16.7M renkler (RGB 8 bit) | |
| Yüzey işleme | Parlama önleyici, 3H | |
Sıcaklık aralığı işletim Depolama (Çalışmıyor) | [ o C] [ o C] | 0 ila +60 -20 ila +60 |
| RoHS Uyumluluğu | RoHS Uyumluluğu | |
| TCO Uyumluluğu | TCO 5.1 Uyumluluğu |
3. optik özellikleri
| madde | birim | Koşullar | Min. | Typ. | Maks. | Not |
Görüş açısı | [Derece] | Yatay (Sağ) CR = 10 (Sol) | 75 75 | 89 89 | - - | 1, 2 |
| [Derece] | Dikey (üst) CR = 10 (Daha düşük) | 75 75 | 89 89 | - - | ||
| Kontrast Oranı | Normal yön | 3000 | 5000 | - | 3 | |
Tepki Süresi | [Msn] | Zaman Yükseltme (T rR ) | - | 20 | 25 | |
| Düşme Zamanı (T rF ) | - | 5 | 10 | 4 | ||
| Yükselterek + Düşen | - | 25 | 35 | |||
Renk / Kromatiklik Koordinatları (CIE) | Kırmızı x | 0.589 | 0.639 | 0.689 | 5 | |
| Kırmızı y | 0.283 | 0.333 | 0.383 | |||
| Yeşil x | 0.253 | 0.303 | 0.353 | |||
| Yeşil y | 0.573 | 0,623 | 0,673 | |||
| Mavi x | 0.105 | 0.155 | 0.205 | |||
| Mavi y | 0,000 | 0.048 | 0.098 | |||
| Renk Koordinatları (CIE) Beyaz | Beyaz x | 0.263 | 0.313 | 0.363 | ||
| Beyaz y | 0.279 | 0.329 | 0.379 | |||
| Merkezi parlaklık | [cd / m2] | 240 | 300 | - | 6 | |
| Parlaklık tekdüzelik | [%] | 75 | 80 | - | 7 | |
| Çapraz konuşma (60Hz'de) | [%] | 1.5 | 8 | |||
| titreme | dB | -20 | 9 |
